一、機器用途:

供純棉、滌棉、化纖等梭織物、針織物印花后繩狀水洗之用。

二、設備流程(1+9)機型:

平幅進布架→BF319J型容布箱一繩狀導布器)BF216A進布軋車→BF218繩狀水洗機(冷洗箱x3箱)→BF216A進布軋車→BF218繩狀水洗機(加熱皂洗箱x3箱，316L)→BF216A進布軋車→BF218繩狀水洗機(冷洗箱x3箱)→MH961-050型二型軋車落布→十四單元變頻同步電柜(含強制變頻排汽裝置)

三、主要技術規格及參數:

1、車別:面對進布架，視動力側而定為左手車或右手車。

2、機械門幅:2000mm;使用門幅:1800mm

3、機械車速:20~100m/min

4、蒸汽壓力:0.4Mpa

5、壓縮空氣壓力:0.4Mpa

6、電氣傳動:交流電機，法國施耐德變頻器調速。

7、全機功率:~47kw。

四、聯合機構造:
1、進布架采用14#C型鋼制作，包括進布管、導布輥、拖布輥、壓布裝置等，傳動采用擺線針輪減速器聯動，所配電機功率為2.2kw。
2、BF319J型容布箱采用2mm、SUS304不銹鋼板制作，容布量可達300米，配有二支1”不銹鋼噴淋管可以對布面雙面進行噴淋沖洗，可滿足不同品種工藝需要。

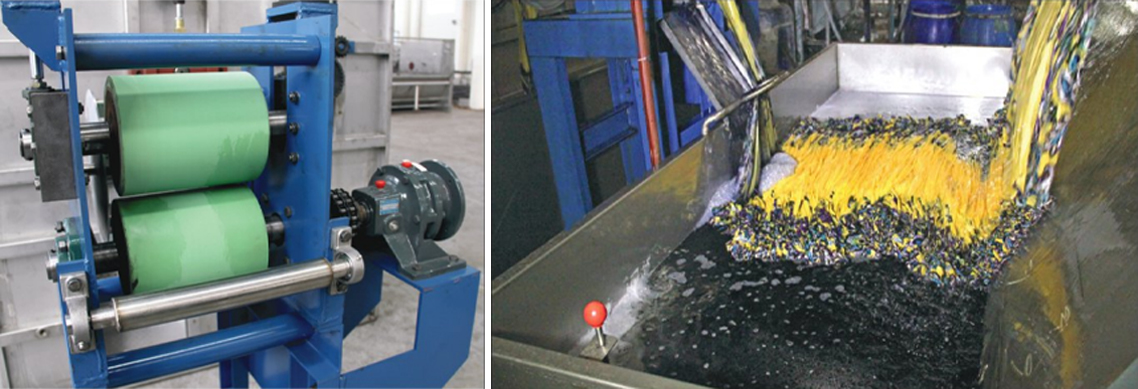

3、BF216A進布軋車機架采用12#C型鋼制成，兩支軋輥均為橡膠軋輥，合成橡膠，輥徑均為中205mm，帶不銹鋼出布八角輥一支，傳動采用擺線針輪減速器聯動，所配電機功率為3kw。加壓氣缸為可調緩沖型。
4、BF218繩狀水洗機墻板為4mmSUS304不銹鋼板制作。其中冷洗槽豐被動輥均為φ205mm橡膠軋輥，加熱槽主動輥頭φ205mm不銹鋼輥，被動輥為φ205mm橡膠輥、合成橡膠，加壓氣缸為可調緩沖型。每箱分為六格，起到了多浸多軋的最佳工藝需求。
箱體內部可以S型倒流，增強水洗效果并節約用水。兩箱體之間倒流采用DN100管，采用蝶閥控制，使工藝更為靈活、節約。其中最后三個冷洗槽可以隔箱倒流至進布第三個冷水槽。加熱槽采用1”氣動薄膜閥，自動溫控，全槽網型隔板。其中3臺BF218繩狀水洗機全機材料為SUS316L，主要用于工藝加料;在高溫煮練下保證箱體使用壽命。5、MH961-050型二輥軋車機架為鑄鐵墻板;主、被動輥均為無縫鋼管外包丁氰橡膠的橡膠輥，主動輥直徑Φ225mm，被動輥直徑Φ250mm，輥面寬為520mm;帶不銹鋼出布八角輥一支。傳動采用擺線針輪減速器聯動，所配電機功率為3kw。6、全機電柜，采用四門可拆裝式國標型柜體，外形美觀、堅固。法國施耐德變頻器的使用使全機同步得心應手，蜂鳴式故障報警系統，直接反應了每個單元的運轉是否正常工作，便于及時發現問題，避免造成不必要的損失。每單元機之間又增設了急停與微調裝置，使操作更為簡易化，人性化。
7、單位產量及耗能指標:(僅作參考)
a、產量(一天按22小時計算):(正常工藝:棉織物60m/min，滌織物80m/min)75m/minx60minx22h=99000m
b、全機總功率:~47kw;c、耗水量:8t/h~12t/hd、耗蒸汽量:1t/h~2t/h

五、聯合機的優點與特點

1、BFLS928半松式繩洗機通過大量客戶使用證實，該機對棉、滌織物的印花水洗，均能起到高效洗滌的作用，適用品種較為廣泛。(如長毛絨、巴厘紗、四面彈、人造棉、珊瑚絨、搖粒絨等)

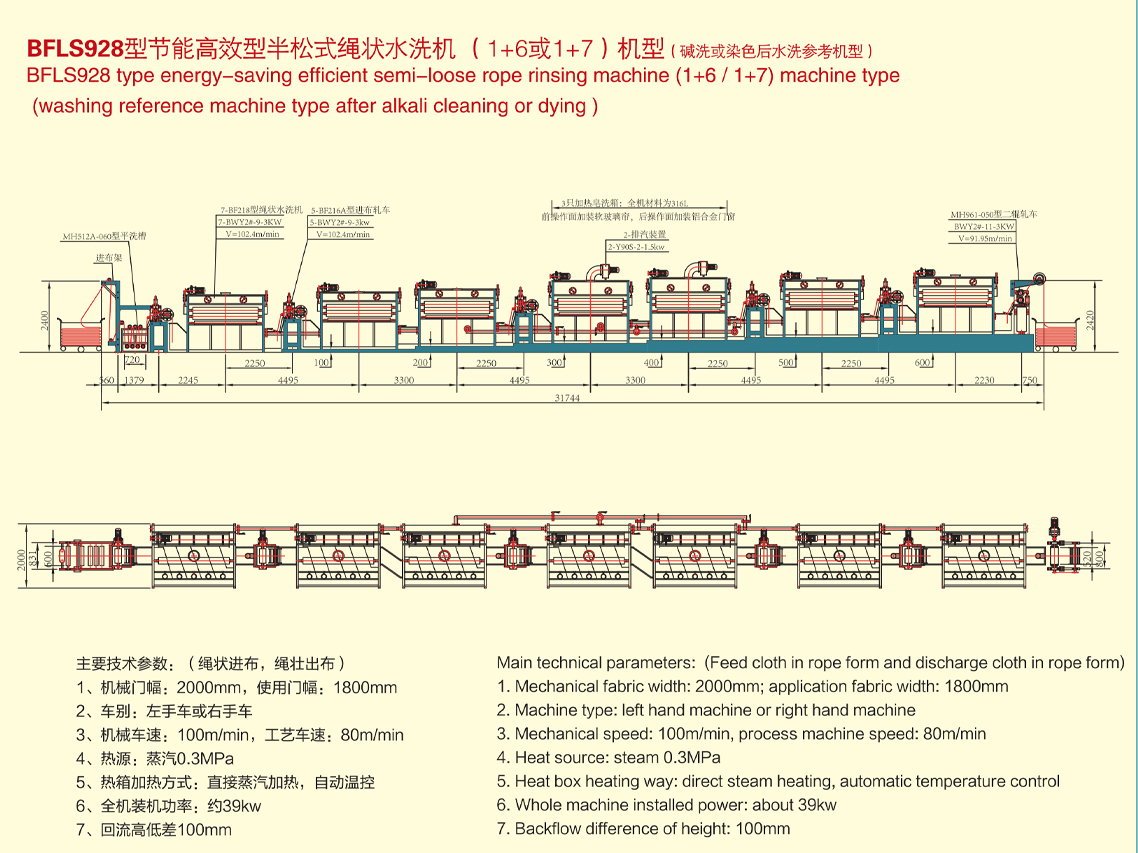

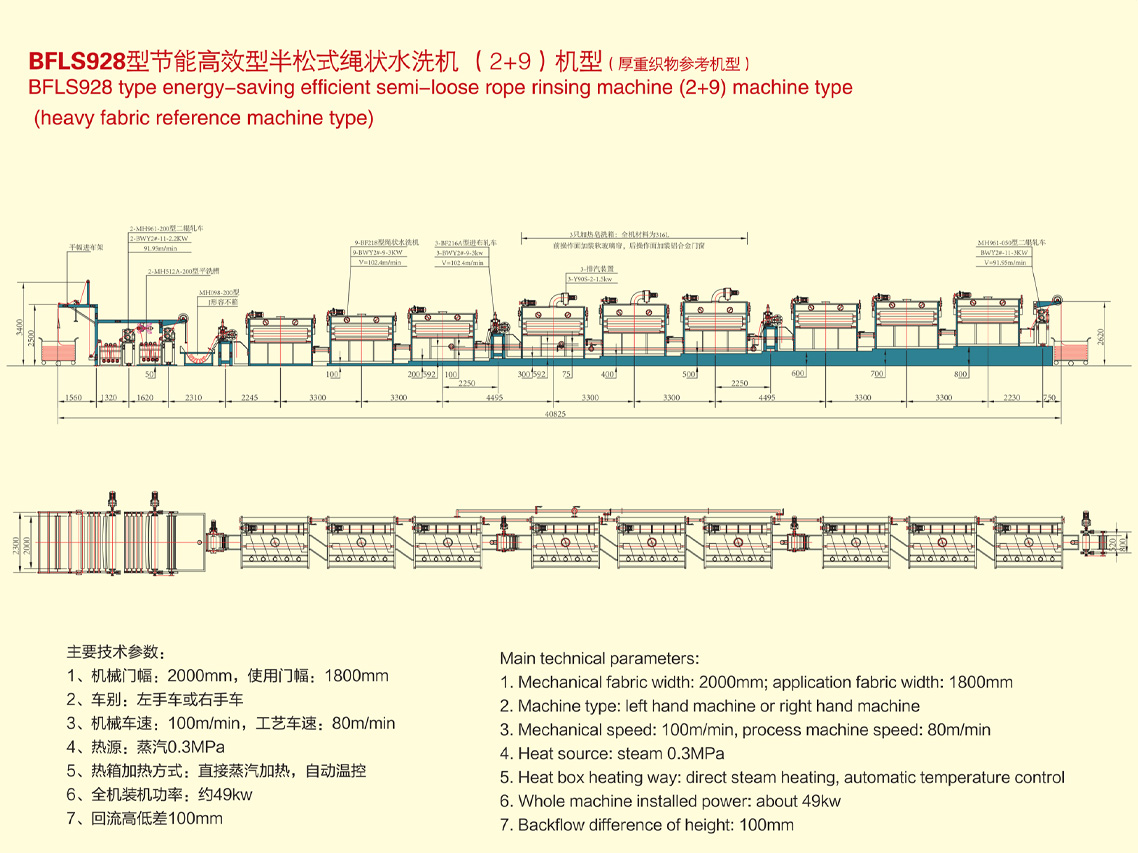

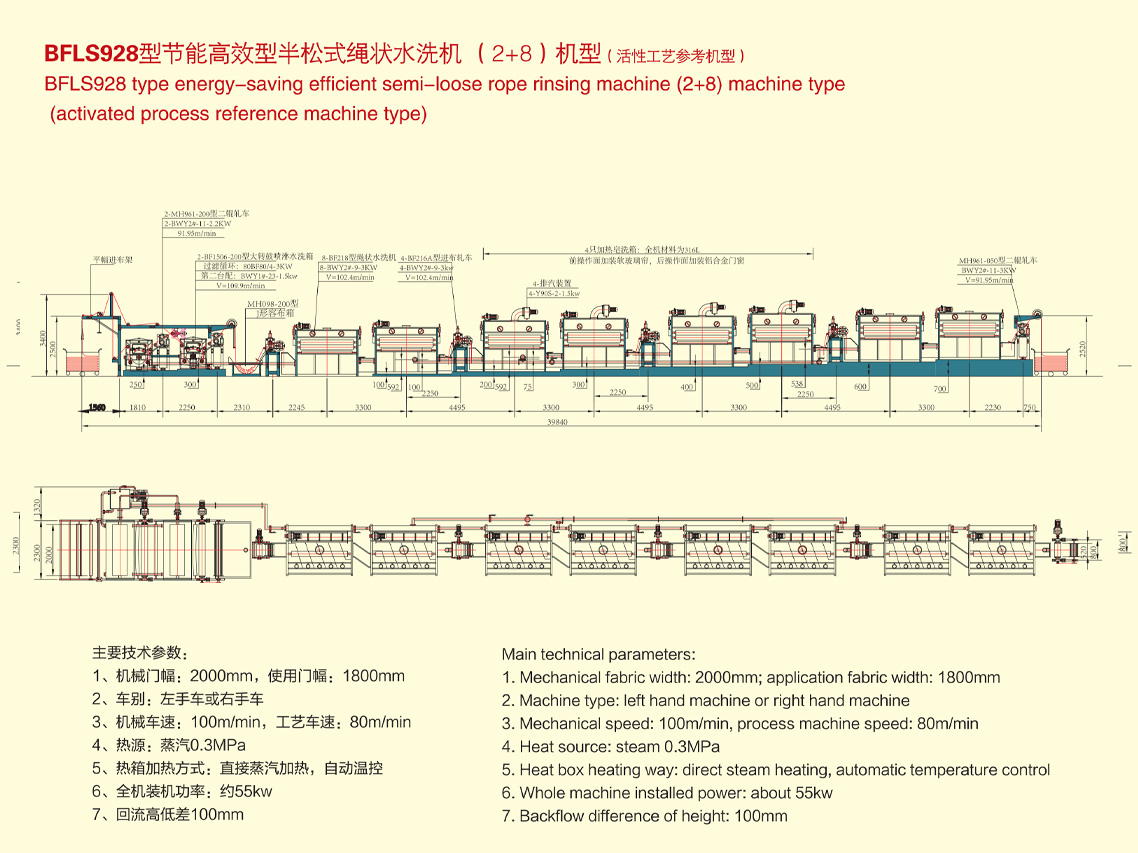

2、由于該機為積木式結構，客戶可根據不同品種進行組合(如1+6、1+7、1+8、1+9、1+10等機型)，工藝靈活調整，冷洗、熱洗、多浸多軋、輕壓重軋，滿足不同工藝及品種的需求。

3、由于該機多點軋洗，多浸多軋(如1+9機型)則一次大型浸泡，使浮漿充分膨化，45次軋洗，45次浸泡，充分而透徹，洗滌速度快，效果好。
4、由于該機箱容積較小，容水較少，所以耗水較少，滌織物一般8-10T/h，棉織物一般10-12T/h,真正起到了節能減排的效果，
5、每箱間送布設計為滑槽結構，盡量減小對布匹的張力，減少花形的變形，確保織物又快又好的洗滌效果及品質保證。
6、該聯合機根據水洗工藝，也可以分平幅段二箱大轉鼓強力沖洗、二箱冷洗、四箱工藝皂洗、二箱酸中和冷洗。每段之間加設軋車，盡可能降低織物帶水量，充分保證工藝段與段之間、箱與箱之間的污水不相互影響，減少搭色、洗不干凈等現象的出現，增強水洗效果，提高車速，節能增效。

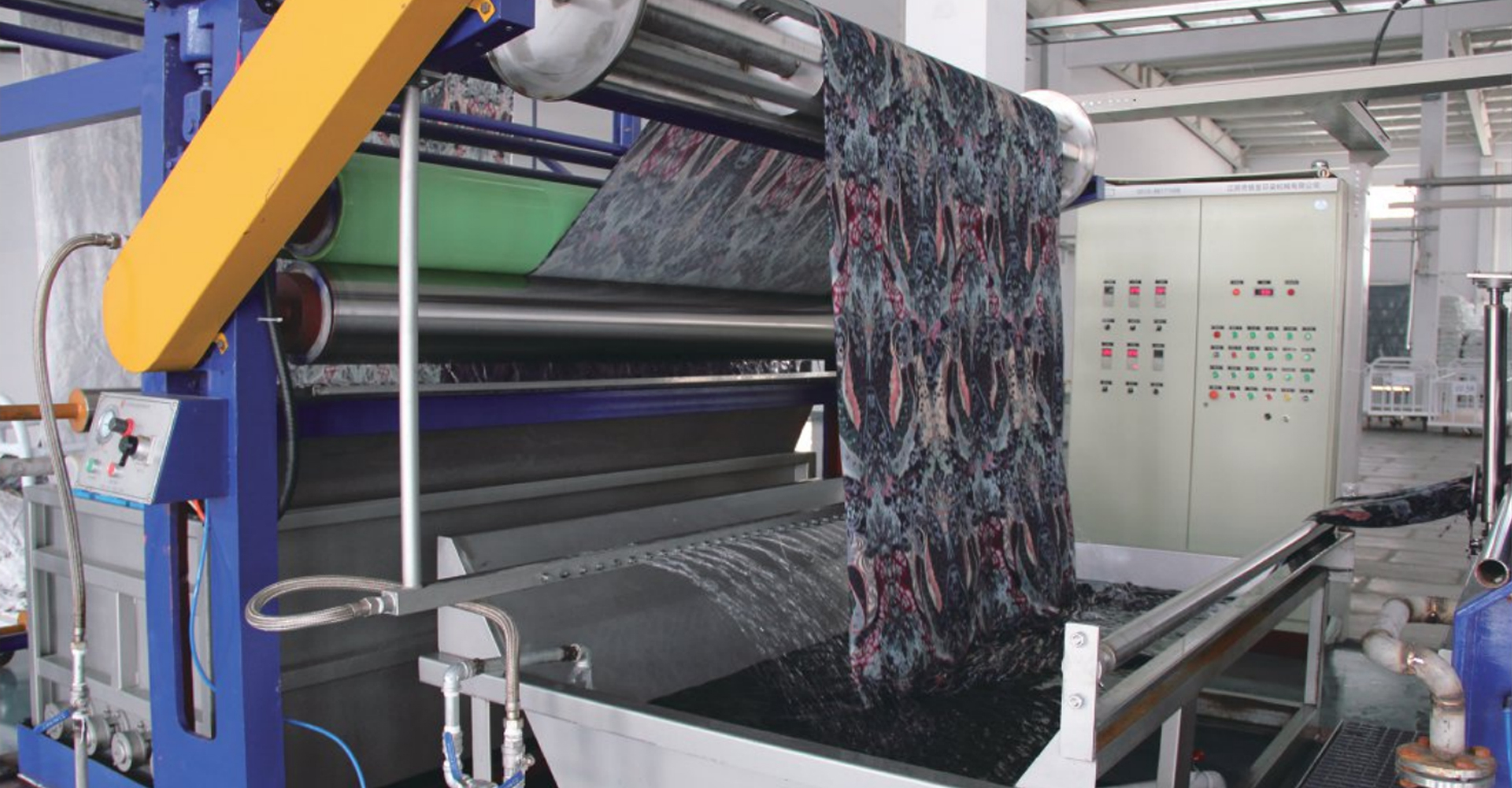

7、在進布平幅段增加2臺大轉鼓平幅強力沖洗箱:以便充分利用水泵和噴淋管的穿透性能，以提高前段去浮色的效果。
8、3臺BF218加熱皂洗箱的材料由原來的SUS304不銹鋼板改用SUS16L不銹鋼板，不但大大提高了箱體的抗腐蝕性能，保證和延長箱體的使用壽命同時也提升了機器的性價比，使客戶得到更滿意的機器設備。
